(MiWo) мінеральна вата – цей будівельний матеріал застосовують для зведення складів, аграрних, промислових, енергетичних комплексів, торгово-розважальних і спортивних центрів в стислі терміни. На сендвіч-панелі з мінватою ціна встановлена доступна, так як відсутні націнки посередників.

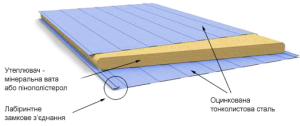

3-шаровий матеріал включає в себе два листа оцинкованої сталі з полімерним покриттям. Між ними знаходиться мінеральна вата, що виконує функцію утеплювача. (MiWo) мінеральна вата характеризується стійкістю до гниття, ураження мікроорганізмами і шкідниками. Вона стійка до вологи, полум’я, агресивних речовин, що містяться в промисловій атмосфері.
Мінеральна вата володіє хорошими тепло- і звукоізоляційними характеристиками.
Сендвіч-панелі з мінеральною ватою щільно прилягають одна до одної і не вимагають герметизації стиків за рахунок наявності системи замків.
При правильному монтажі термін експлуатації сендвіч-панелей з утеплювачем з мінеральної вати становить 40-50 років.
Особливості монтажу
Панелі кріпляться до металевих опор як вертикально, так і горизонтально. Для з’єднання вироби з конструкцією застосовують саморізи, у яких присутня прес-шайба для додаткового притиску матеріалу. У компанії ТЕРМОБУД можна замовити установку сендвіч-панелей з мінеральної вати кваліфікованими фахівцями. У нас є техніка і обладнання для швидкого і якісного монтажу матеріалу.
Технічні характеристики:
- Сендвіч-панелі стінові з наповнювачем мінеральна вата
Виробничі потужності нашого підприємства дозволяють виготовляти сендвіч-панелі з 3 видами замків та різними типами профілювання.
Види замків:
Стандартний замок
Енергозберігаючий замок
Архітектурний замок
Типи профілювання:
Традиційний профіль 9RIB TRADITIONAL сендвіч-панелей
Традиційний профіль 11RIB TRADITIONAL сендвіч-панелей
Традиційний профіль 12RIB TRADITIONAL сендвіч-панелей
Профіль 50/50 WAVE сендвіч-панелей
Профіль MICRORIB сендвіч-панелей
Технічні характеристики сендвіч-панелей стінових з наповнювачем (MiWo) мінеральна вата:
| Товщина сендвіч-панелі, мм | ТБС-65 | ТБС-80 | ТБС-100 | ТБС-120 | ТБС-150 | ТБС-200 | ТБС-250 |
| Вага, кг/м.2 | 14,2 | 16,4 | 18,6 | 20,8 | 24,1 | 30,6 | 37,3 |
| Коефіцієнт опору теплопровідності, м2К/ВТ | 1,59 | 1,95 | 2,44 | 2,93 | 3,66 | 4,88 | 6,10 |
| Вогнетривкість | Е30 | Е 60 | Е90 | Е90 | Е90 | Е90 | Е90 |
| Монтажна ширина сендвіч-панелі, мм | 1150-1200 | ||||||
| Довжина сендвіч-панелі (min-max), мм | 2000 – 14000 | ||||||
Коефіцієнт теплопровідності розрахований для 0,041 Вт/мК

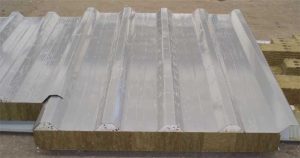

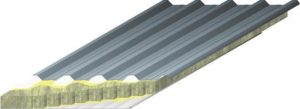

2. Сендвіч-панелі покрівельні з наповнювачем мінеральна вата
Виробниче обладнання нашого підприємства включає в себе набір модулів для виробництва покрівельних сендвіч-панелей з чотирма ребрами жорсткості.
Для покрівельних сендвіч-панелей з наповнювачем мінеральна вата, в результаті проведених випробувань на поперечний вигин, було вирішено використовувати пінополістирольні трапецевидні ламелі – вони значно покращують міцність сендвіч-панелі, при цьому не чинять ніякого негативного впливу на решту технічних показників сендвіч-панелі.
Покрівельний замок “DPR-ROOF”
- Надійна теплоізоляція і герметичність з’єднання
- Ширина панелей – 1000 мм
Внутрішне профілювання покрівельних сендвіч-панелей:
Традиційний профіль 11RIB TRADITIONAL сендвіч-панелей
Традиційний профіль 12RIB TRADITIONAL сендвіч-панелей
Технічні характеристики покрівельних сендвіч-панелей з наповнювачем мін вата:
| Товщина сендвіч-панелі, мм | ТБД-65 | ТБД-80 | ТБД-100 | ТБД-120 | ТБД-150 | ТБД-200 | ТБД-250 |
| Вага , кг/м.2 | 16,2 | 18,4 | 20,6 | 22,8 | 26,1 | 31,6 | 38,5 |
| Коефіцієнт опору теплопровідності, м2К/ВТ | 1,59 | 1,95 | 2,44 | 2,93 | 3,66 | 4,88 | 6,10 |
| Вогнетривкість | Е30 | Е 60 | Е90 | Е90 | Е90 | Е90 | Е90 |
| Монтажна ширина сендвіч-панелі, мм | 1000 | ||||||
| Довжина сендвіч-панелі (min-max), мм | 2000 – 14000 | ||||||
Технічний каталог сендвіч-панелей з мінеральною ватою
Негорюча базальтова вата щільністю 105 – 120 кг/м3, що володіє високою тепло і звукоізолюючою здатністю, стійкістю до температурних деформацій.
Технічні вимоги до твердої вати з поперечною орієнтацією волокон у вигляді ламел.
- Допускається відхилення по ширині 2 мм;
2. Допускається відхилення по товщині ± 1 мм;
3. Допускається відхилення від плоскопаралельності на ширині 2 мм на 1м довжини;
4. Допускається відхилення перпендикулярності на товщині ± 0,5 мм на 100 мм товщини.
При формуванні серцевини з ламел, він стає більш монотонним, що приводить до значного збільшення твердості сендвіч-панелі.
На малюнку лініями показано напрямок розташування волокон, це обов’язково!
Технічні характеристики сендвіч-панелей (наповнювач мінеральна вата, сталь 0,5 мм).
| Щільність | 117 кг/м3 |
| Міцність на стискання | 150 кПа |
| Міцність на зріз | 100 кПа |
Технічні параметри сендвіч-панелей Термобуд плюс”
- Мінімальна довжина 2,0 м;
- Максимальна довжина 14,0 м.;
- Ширина стінових панелей 1150 мм, 1200 мм;
- Ширина покрівельних панелей 1000 мм;
- Мінімальна товщина мінераловатних панелей 65 мм;
- Максимальна товщина мінераловатних панелей 250 мм.
Нормовані значення опору сендвіч-панелей до теплопередачі
| Будівлі й приміщення | Градусодоби опалювального періоду Dd,oCxдоб | Нормовані значення опору до теплопередачі Rreq, м2xoC/Вт, огороджувальних конструкцій | ||||
| Стін | Покриттів і перекриттів над проїздами | Перекриттів горищ, над неопалюваними підвалами | Вікон і балконних дверей, вітрин і вітражів | Ліхтарів з вертикальним заскленням | ||
| Житлові, лікувально-профілактичні й дитячі установи, школи, інтернати, готелі й гуртожитки | 2000 | 2,1 | 3,2 | 2,8 | 0,3 | 0,3 |
| 4000 | 2,8 | 4,2 | 3,7 | 0,45 | 0,35 | |
| 6000 | 3,5 | 5,2 | 4,6 | 0,6 | 0,4 | |
| 8000 | 4,2 | 6,2 | 5,5 | 0,7 | 0,45 | |
| 10000 | 4,9 | 7,2 | 6,4 | 0,75 | 0,5 | |
| 12000 | 5,6 | 8,2 | 7,3 | 0,8 | 0,55 | |
| Громадські, крім зазначених вище, адміністративні й побутові, виробничі й інші будівлі й приміщення з вологим або сухим режимом | 2000 | 1,8 | 2,4 | 2,0 | 0,3 | 0,3 |
| 4000 | 2,4 | 3,2 | 2,7 | 0,4 | 0,35 | |
| 6000 | 3,0 | 4,0 | 3,4 | 0,5 | 0,4 | |
| 8000 | 3,6 | 4,8 | 4,1 | 0,6 | 0,45 | |
| 10000 | 4,2 | 5,6 | 4,8 | 0,7 | 0,5 | |
| 12000 | 4,8 | 6,4 | 5,5 | 0,8 | 0,55 | |
| Виробничі із сухим і нормальним режимами | 2000 | 1,4 | 2,0 | 1,4 | 0,25 | 0,2 |
| 4000 | 1,8 | 2,5 | 1,8 | 0,3 | 0,25 | |
| 6000 | 2,2 | 3,0 | 2,2 | 0,35 | 0,3 | |
| 8000 | 2,6 | 3,5 | 2,6 | 0,4 | 0,35 | |
| 10000 | 3,0 | 4,0 | 3,0 | 0,45 | 0,4 | |
| 12000 | 3,4 | 4,5 | 3,4 | 0,5 | 0,45 | |
Механічні характеристики сендвіч-панелей
1.Покрівельні сендвіч- панелі (наповнювавч – мінеральна вата, сталь 0,5 мм)
- Максимальний прогин L/200
- Допустиме рівномірно розподілене навантаження (кг/м2)
2. Стінові сендвіч-панелі (наповнювач (MiWo) мінеральна вата, сталь 0,5 мм)
- Максимальний прогин L/150
- Розрахункове вітрове навантаження 45 кг/м2
| Товщина панелі | 50 | 80 | 100 | 150 | 180 | 200 | 250 |
| Максимальний проліт, м | 3,93 | 4,45 | 6,01 | 7,36 | 8,02 | 8,49 | 9,50 |
