Сендвіч-панелі з пінополістиролу – є одним з найбільш широко використовуваних матеріалів в будівництві. Їх застосовують як в промисловому, так і в цивільному будівництві, зводять швидкомонтовані виробничі, розважально-торговельні, складські комплекси. Не обходиться без використання сендвіч-панелей ППС будівництво ангарів, овоче- і зерносховищ, корівників, птахоферм.
Цей матеріал легкий і досить тонкий (ширина до 250 мм), але при цьому характеризується кращою теплоізоляцією, ніж деревина, цегла, залізобетон.
Готові сендвіч-панелі з наповнювачем з пінополістиролу проходять перевірку якості, перед тим як відправитися на склад.
Поставляються замовникам сендвіч-панелі з пінопластом відповідають нормам ГОСТ 32603-2012, СП 70.13330.2012, СНиП 2.09.04-87, СНиП 2.01.07-85, ДБН В.2.6-31 діє до: 2016, ДСТУ Б EN 14509: 2014 і ін.
Особливості монтажу
Матеріал кріпиться до металевих конструкцій за допомогою саморізів великого діаметру. Ці кріпильні вироби обладнані прес-шайбами, що щільно притискають матеріал і герметизують отвір. Відзначимо, що у компанії ТЕРМОБУД є техніка, потрібна для професійного монтажу, і досвідчені співробітники, що виконують замовлення.
Технічні характеристики:

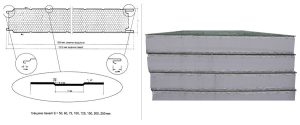

1 . Сендвіч-панелі стінові з пінополістиролу
Технічні параметри:
ширина – 1200 мм.;
довжина від 500 мм. до 14 000 мм.;
товщина від 50 мм. до 250 мм.(50, 75, 100, 120, 150, 200, 250).
Стінові сендвіч-панелі з пінополістиролу самонесучі підвісні конструкції, які використовуються при будівництві будівель та споруд по каркасно-панельній схемі, коли несучі конструкції будови зведені з металевих,залізобетонних та інших елементів. Будови змонтовані з сендвіч-панелей надійні, мають гарний сучасний зовнішній вигляд, відмінну звуко та теплоізоляцію. Перевагами будов з сендвіч-панелей є їх довговічність, швидкість монтажу.
Стандартне з`єднання стінових сендвіч-панелей – це шпунтування. Відповідно змонтовані та профільовані елементи дозволяють без перешкод засовувати краї обшивок у сформовані гнізда, створюючи ефект суцільної поверхні по довжині об`єкту. Стінові сендвіч-панелі монтуються як горизонтально, так і вертикально. Кріплення до каркасу відбувається за допомогою самонарізів для сендвіч-панелей.
Для утеплення і реконструкції існуючих стін використовують односторонні сендвіч-панелі з пінополістиролу(металева обшивка з одної сторони).
Типи профілювання:
- Традиційний- лінійний тип профілювання з 2-ох сторін
- Kомбінований- лінійний тип/хвилястий тип, або лінійний тип/гладкий тип
- Гладкий-гладка обкладка з 2-ох сторін.
- Гладкий
- Лінійний
- Хвиля

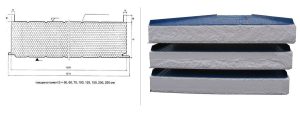

2. Сендвіч-панелі покрівельні з наповнювачем пінополістирол
Технічні параметри:
ширина – 1200 мм.;
довжина від 500 мм. до 14 000 мм.;
товщина від 75 мм. до 250 мм.(75, 100, 120, 150, 200, 250).
Покрівельні сендвіч-панелі з пінополістиролу використовуються при монтажах покрівлі по каркасно-панельній схемі, коли несучі конструкції будови зведені з металевих, залізобетонних та інших елементів. Дах змонтований з сендвіч-панелей надійний, має гарний сучасний зовнішній вигляд, відмінну звуко та теплоізоляцію. Перевагами дахів з сендвіч-панелей є їх довговічність, швидкість монтажу.
Кровельне з`єднання панелей з внутрішньої сторони таке ж як і з`єднання стінових. З зовнішньої сторони – це вигнуті під кутом 90 градусів краї металевої обшивки, які накриваються спеціальною обшивною планкою – даховим коробом.
Тип профілювання:
- Комбінований- лінійний тип/хвилястий тип.
Технічний каталог сендвіч-панелей з пінополістиролом
-
Технічні властивості сендвіч-панелей ТЕРМОБУД
Шарові панелі – це модульні будівельні елементи структури, складені з двох конструкційних облицювань (обшивок) та ізоляційне – конструкційного осердя. Обшивка виготовлена із оцинкованої сталевої бляхи товщиною 0,47-0,50мм, покритої захисно-декоративною оболонкою, а осердя виготовлене з самозатухаючого пінополістиролу високої якості типу Р5-Е РЗ 25. Застосування сучасного клею на основі поліуретану гарантує довготривале та щільне з’єднання складових елементів панелі. Основним захисним покриттям є поліефірний лак. На замовлення можна виготовити панелі з захисною плівкою.
Стандартне з’єднання стінних панелей – це шпунтування. Відповідно сформовані та профільовані елементи дозволяють без перешкод засовувати краї обшивок у сформовані гнізда, створюючи ефект суцільної поверхні по довжині об’єкту. Кровельне з’єднання панелей таке ж як і з’єднання стін з внутрішньої сторони; з зовнішньої сторони воно характеризується вигнуттям країв обшивки під кутом 90° і перекриттям (покриттям) спеціальною обробкою з бляхи, заповненою пінополістиролом, що дає досконалу щільність та не дозволяє проникнути дощовій воді у середину.
Кріплення з конструкціями зі сталі, дерева чи іншого типу відбувається за допомогою з’єднувачів – саморізів або болтів. У випадку малих об’єктів шарова панель складає несучі елементи та не вимагає опірної конструкції. Завдяки застосуванню відповідних обробок з бляхи, які мають на меті перекривати усякого роду з’єднання, будування об’єктів із шарових панелей є приємною справою.
Так сконструйований будівельний елемент при власній малій вазі характеризується дуже добрими технічно – експлуатаційними параметрами, тобто:
- Низьким співчинником проникнення тепла
- Хорошою акустичною якістю
- Великою опірністю вогню
- Естетикою
- Легкістю та швидкістю монтажу
- Легкістю у зберіганні
- Можливістю застосовання з іншими будівельними матеріалами
Шарові панелі з осердям із пінополістиролу можуть застосовуватися як одно – і багато прольотні стінні та покрівельні елементи для будування таких об’єктів як:
- Промислові, складські та виробничі приміщення
- Склади “високого” зберігання
- Громадські об’єкти, спортзали, офіси
- Ангари та авіаційні об’єкти
- Майстерні, гаражі та автомобільні салони
- Склади – холодильники та склади – морозильники
- Приміщення для сушіння, зберігання; фруктово – овочеві заводи
- Гастрономічні, торгівельно – сервісні, виставочні павільйони, кіоски, ринки
- Тимчасові об’єкти при будовах, контейнери
- Енергетичні об’єкти
- Відпочинкові та літні будинки (крім того для утеплення побудованих будинків)
-
Техніко-експлуатаційна характеристика шарових панелей ТЕРМОБУД
Шарові панелі були допущені для застосування у будівництві на території України на підставі сертифікату відлов. ЕА № 22859, виданого Державним комітетом України по стандартизації, метрології та сертифікації (Держстандарт України) від 10 вересня 2003 р. та на підставі висновку Державної санітарно-гігієнічної експертизи на вітчизняну продукцію № 5.04.03/2758 від 14.08.2000 р., а також згідно з протоколом № 28 Управління Державної пожежної охорони УМВС України у Львівській області, випробувальна пожежна лабораторія від 08 вересня 2000 р.
| Товщина панелі, мм | 50 | 60 | 75 | 100 | 125 | 150 | 200 | 250 |
| Ширина модульна, мм | 1200 | |||||||
| Ширина плити, мм | 1215 | |||||||
| Максимальна довжина, мм | Згідно замовлення (до 14000) | |||||||
| Мінімальна довжина, мм | 500 | |||||||
| Вага, кг/ м2 | 8,57 | 8,58 | 8,60 | 8,64 | 8,67 | 8,70 | 8,77 | 8,84 |
| Термічний опір панелі, м2 *К/Вт (при λ= 0,028 Вт/м*К) | 1,79 | 2,14 | 2,68 | 3,57 | 4,46 | 5,36 | 7,14 | 8,93 |
| Діапазон експлуатаційних температур, °С | від -20°С до +75°С | |||||||
| Показники пожежної безпеки | Межа вогнестійкості ЕІ 15 (15хв.), межа поширення вогню М2 (112см.), самозатухаючі | |||||||
| Водопоглинання за 24год при відносній вологості повітря 96%, об.% | 0,11 | |||||||
| Водопоглинання за 24год при насиченні водою, об.% | 2,2 | |||||||
| Міцність, МПа | ||||||||
| – при розтягу | 0,32 | |||||||
| – при стиску | 0,26 | |||||||
| – при зсуві | 0,23 | |||||||
| Модуль пружності, МПа | 23 | |||||||
| Зчеплення металевих листів з утеплювачем, МПа | ||||||||
| – при рівномірному відриванні | 0,36 | |||||||
Характерне (допустиме з огляду на згинання) вітрове навантаження, а також максимальна ширина прольотів шарових панелей типу ТБс, використовуваних як одно – і багато прольотні стінні та дахові елементи в об’єктах без додаткового захисту.
Максимальні прольоти сендвіч- панелей “Термобуд” в залежності від районування території по вазі снігового покриву
| Товщина панелі,мм | Максимальний проліт, м | |||||
| 1 район | 2 район | 3 район | 4 район | 5 район | 6 район | |
| 50 | 0,85 | 0,75 | 0,70 | 0,60 | 0,60 | 0,55 |
| 60 | 1,00 | 0,90 | 0,85 | 0,80 | 0,75 | 0,70 |
| 75 | 1,30 | 1,15 | 1,05 | 1,00 | 0,90 | 0,75 |
| 100 | 1,70 | 1,55 | 1,40 | 1,30 | 1,20 | 1,15 |
| 125 | 2,10 | 1,90 | 1,75 | 1,65 | 1,55 | 1,45 |
| 150 | 2,50 | 2,30 | 2,10 | 2,00 | 1,85 | 1,75 |
| 200 | 3,40 | 3,05 | 2,80 | 2,60 | 2,45 | 2,30 |
| 250 | 4,25 | 3,80 | 3,50 | 3,25 | 3,05 | 2,9 |
Розрахунки, в кожному випадку окремо, рекомендується проводити проектною організацією

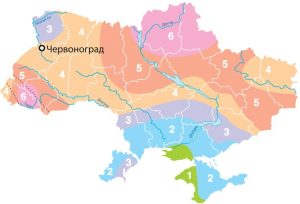

Карта районування території України за характеристичними значеннями ваги снігового покриву
Діаграма можливості використання стінових панелей в залежності від кроку стійок та товщини панелі
| Крок | Товщина панелі, мм | |||||||
| 50 | 60 | 75 | 100 | 125 | 150 | 200 | 250 | |
| 2,00 |
|
|
|
|||||
| 2,40 |
|
|
|
|||||
| 2,70 |
|
|
|
|||||
| 3,00 |
|
|
|
|||||
| 3,30 |
|
|
|
|||||
| 3,60 |
|
|
|
|||||
| 3,90 |
|
|
|
|||||
| 4,20 |
|
|
|
|||||
| 4,50 |
|
|
|
|||||
| 4,80 |
|
|
|
|||||
| 5,10 |
|
|
|
|||||
| 5,40 |
|
|
||||||
| 5,70 |
|
|
||||||
| 6,00 |
|
|||||||
| 6,30 |
|
|||||||
– рекомендується застосовувати на таких прольотах
-
Інформація щодо проектування:
Подана у вищенаведених таблицях сфера застосування виникає з матеріальних і витривалих властивостей шарових панелей (на основі сертифікату відповідно до вимог, що встановлені в ДСТУБВ. 2. 7-8-94 Будівельні матеріали.
Навантаження і ширина, подана у таблицях, приймається для одно – і багато прольотних систем.
